D382B - Sistema de Gestão De Vaga Livre em Docas
O Sistema tem a finalidade de sinalizar na tela do computador, na doca e na área interna do armazém se a doca está livre ou ocupada.
Cada doca dispõe de um Sensor, ativo, refletivo ou ultrassônico, para detecção do veículo estacionado,e um Sinalizador para a indicação do status da vaga.
Cada doca dispõe de um Sensor, ativo, refletivo ou ultrassônico, para detecção do veículo estacionado,e um Sinalizador para a indicação do status da vaga.
Preço: R$0,00
Sem Impostos: R$0,00
Sem Impostos: R$0,00
APLICATIVO D382

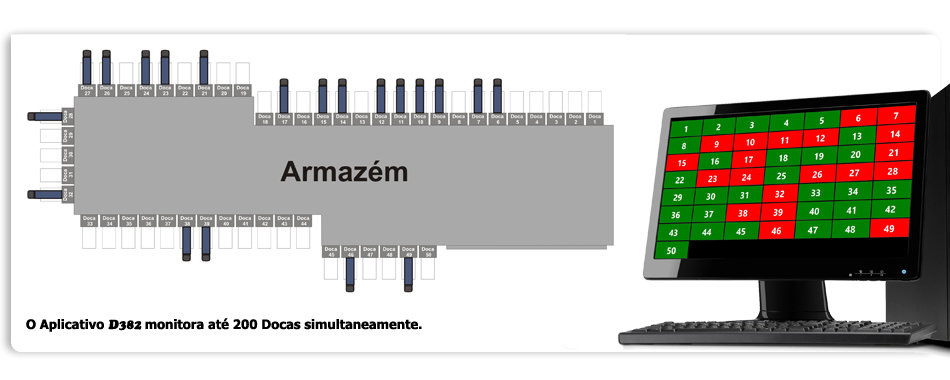

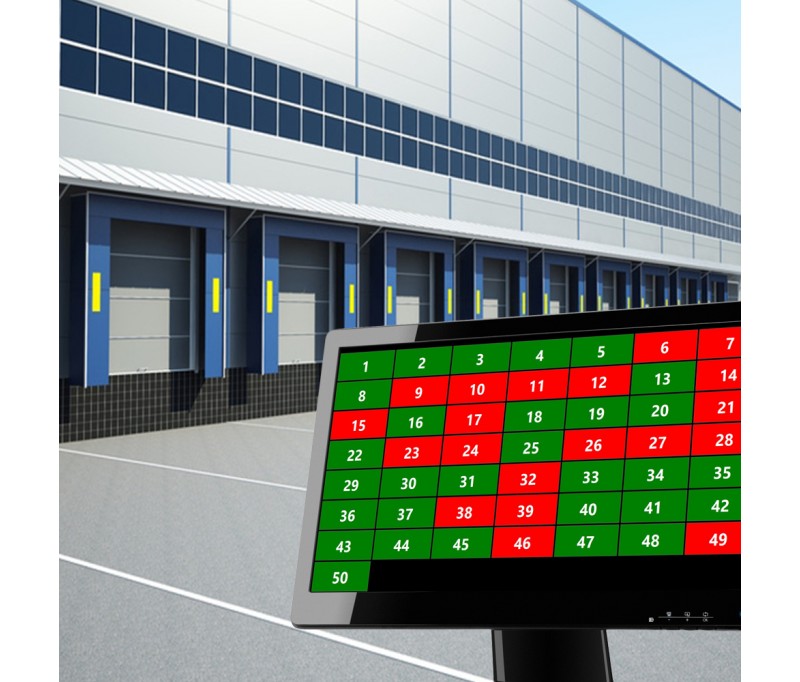

As docas livres são representadas no Aplicativo por ícones de cor verde, quando o veículo estaciona em uma doca o sensor detecta sua presença e altera a cor do ícone correspondente para vermelho.
Quando o veículo deixa a doca o ícone correspondente muda a cor novamente para verde indicando que a doca está livre.
DIAGRAMAS DO SISTEMA

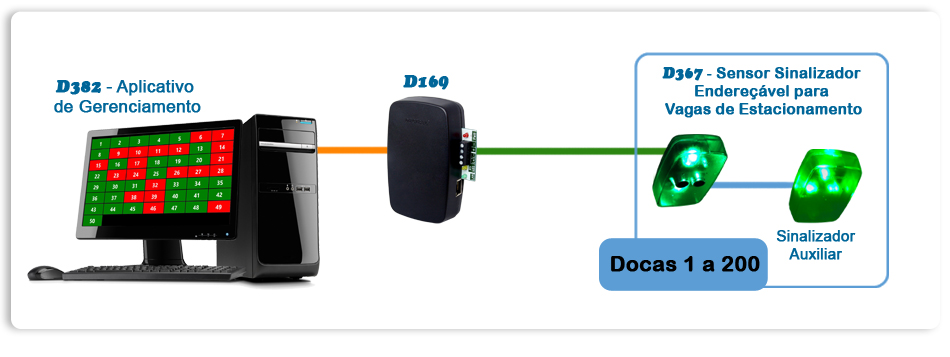

D382B utilizando o Sensor Sinalizador D367 + Sinalizador Auxiliar e com comunicação com o Aplicativo D382 realizada através de rede RS485
DIAGRAMAS DO SISTEMA
D382B utilizando o Sensor Sinalizador D367 + Sinalizador Auxiliar e com comunicação com o Aplicativo D382 realizada através de rede RS485

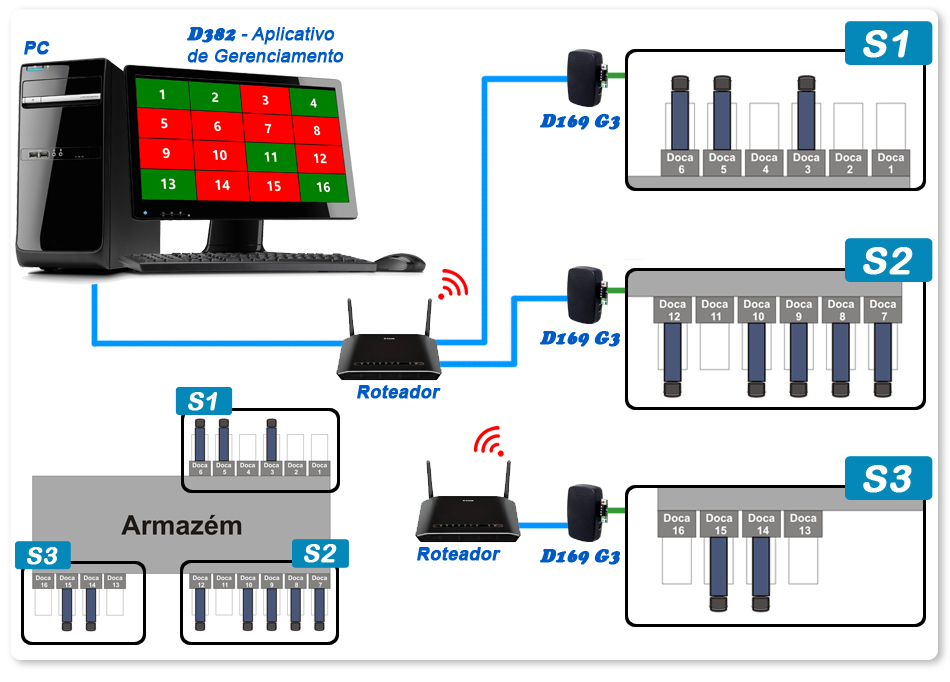

Comunicação com o Aplicativo D382 realizada através de rede Ethernet via cabo ou WI-FI

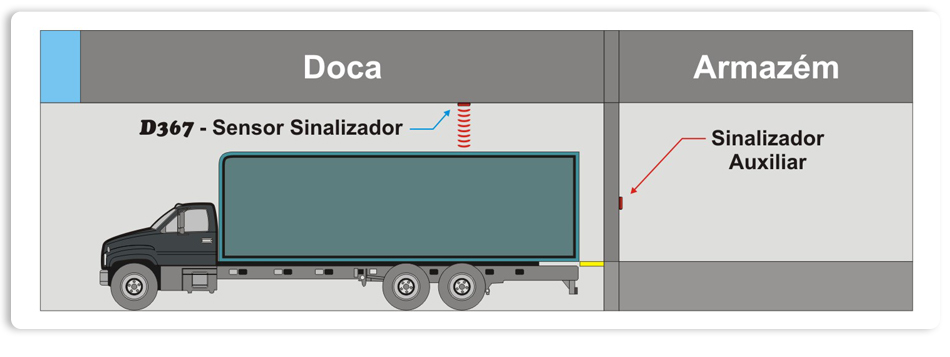

Exemplo de aplicação
O Sensor Sinalizador D367 detecta e sinaliza a presença do veículo estacionado na vaga, aciona a sinalização interna no armazém realizada pelo Sinalizador Auxiliar e envia a informação para o Aplicativo.

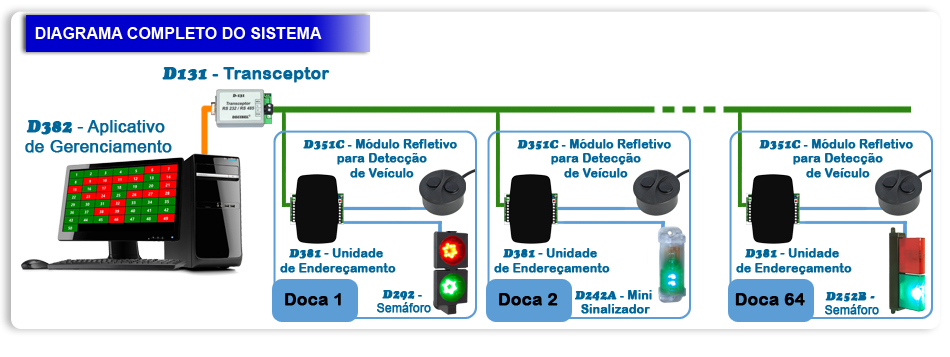

D382B utilizando o Módulo Refletivo D351C em conjunto com Semáforos ou Sinalizadores

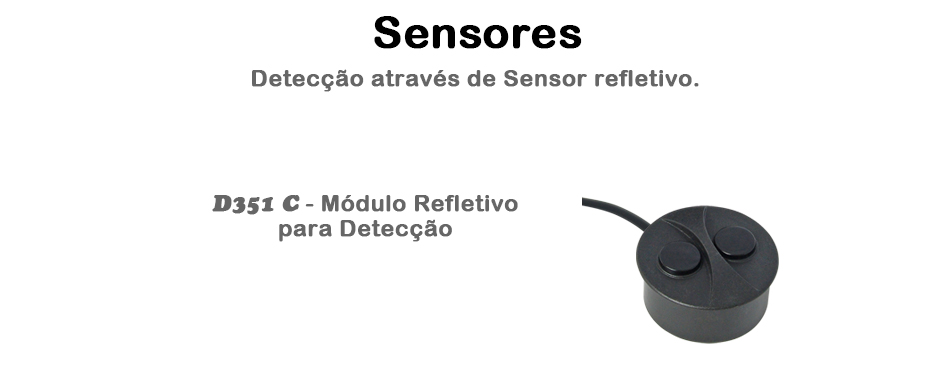

Para aplicações onde não é viável utilizar Sensores Sinalizadores acima dos caminhões, existe a possibilidade de instalar os Módulos Refletivos D351 no solo abaixo dos veículos.

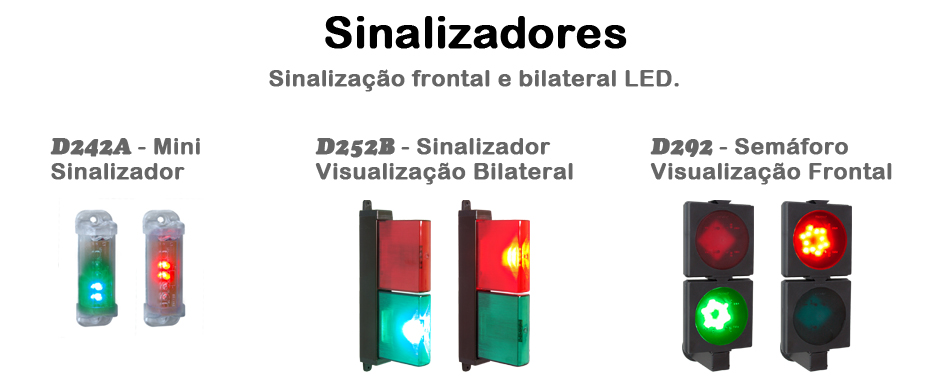

Nesse caso será necessário utilizar Semáforos ou Sinalizadores para realizar a sinalização na parte interna do armazém.
Outras Imagens
Não existe nenhum arquivo disponível para download
